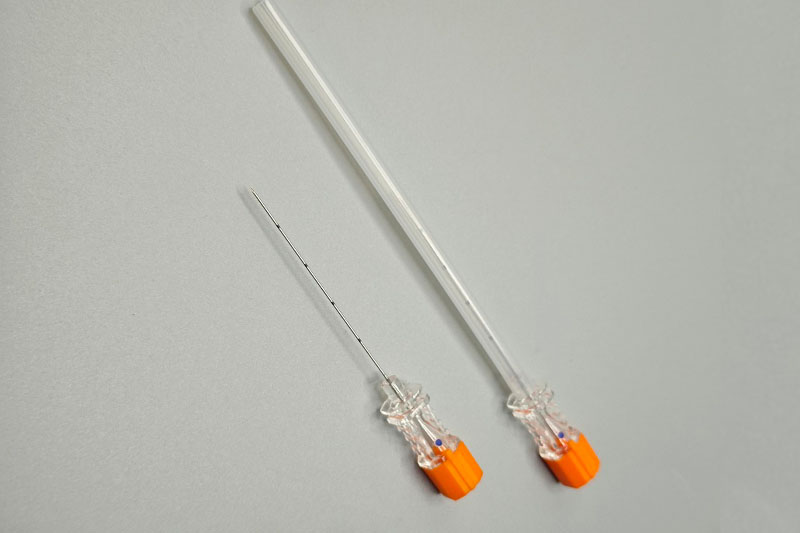

Κατανόηση των σχεδίων και των χρήσεων των βελόνων διαπέρασης

Βασικές Αρχές Σχεδιασμού Κεντρικών Βελόνων Διαπέρασης: Κεκλιμένη Επιφάνεια, Ακροδείκτης και Μηχανική του Στιλέτου

Κοφτερές έναντι Ατραυματικών (Μολυβδένιων) Ακροδεικτών και Κίνδυνος Διαρροής της Υποδύρας

Ο σχεδιασμός της κοπτικής κεφαλής (bevel) που χρησιμοποιείται στις βελόνες Quincke πραγματικά «κόβει» τις ινώδεις δυρικές ίνες, με αποτέλεσμα να αυξάνεται η πιθανότητα δυρικών διαρροών και διαρροών εγκεφαλονωτιαίου υγρού κατά 25 έως 40 τοις εκατό σε σύγκριση με μη κοπτικές εναλλακτικές λύσεις, σύμφωνα με έρευνα που δημοσιεύθηκε το 2022 στο περιοδικό Anesthesiology. Αντιθέτως, οι βελόνες με κεφαλή τύπου «μολυβδένιο» (pencil point), όπως οι Whitacre ή οι Sprotte, λειτουργούν διαφορετικά, «ωθώντας» πλευρικά τις δυρικές ίνες αντί να τις κόβουν. Αυτό οδηγεί σε περισσότερο «καθαρές» περιοχές διάτρησης, οι οποίες τείνουν να επουλώνονται αυτόματα, μειώνοντας σημαντικά το ποσοστό εμφάνισης κεφαλαλγιών μετά από δυρική παρακέντηση σε περίπου 3–5%. Μικρότερα μεγέθη βελόνας συμβάλλουν σαφώς στην περαιτέρω μείωση αυτών των κεφαλαλγιών, αλλά υπάρχει και μια ανταλλαγή (trade off), καθώς απαιτούν πολύ μεγαλύτερη δύναμη κατά την εισαγωγή τους και καθιστούν τον έλεγχο της ροής του εγκεφαλονωτιαίου υγρού ελαφρώς πιο αργό για το ιατρικό προσωπικό.

Γωνία κοπτικής κεφαλής (bevel), σημειώσεις βάθους και σκληρότητα του σώματος της βελόνας για έλεγχο της διαδικασίας

Οι γωνίες της κεκλιμένης επιφάνειας, που κυμαίνονται περίπου από 15 έως 30 μοίρες, λειτουργούν καλύτερα για την επίτευξη του κατάλληλου βάθους διείσδυσης στον ιστό σε σχέση με την απόσταση που μετακινείται προς τα εμπρός η συσκευή. Αυτό το εύρος επιτυγχάνει ισορροπία μεταξύ της αποτελεσματικής εκτέλεσης της διαδικασίας και του κατάλληλου ελέγχου κατά τη διάρκειά της. Οι περισσότερες συσκευές διαθέτουν επίσης τέτοιους αισθητικούς δείκτες βάθους κατά μήκος τους, οι οποίοι συνήθως είναι είτε χαραγμένοι στην επιφάνεια είτε σημειωμένοι με διαφορετικά χρώματα κάθε 10 χιλιοστά. Αυτοί οι δείκτες παρέχουν τόσο οπτικά σημάδια όσο και αισθητικές εντυπώσεις κατά την εισαγωγή του εργαλείου στον ιστό. Όσον αφορά τη σκληρότητα του άξονα, η εύρεση του «ιδανικού σημείου» έχει μεγάλη σημασία. Οι πιο σκληροί άξονες τείνουν να διευθύνονται καλύτερα μέσω δύσκαμπτων ιστών, όπως ο μυς ή οι ινώδεις περιοχές, αλλά προκαλούν επίσης μεγαλύτερη αντίσταση και απαιτούν ισχυρότερες στρεπτικές δυνάμεις. Αντιθέτως, εάν ο άξονας είναι υπερβολικά εύκαμπτος, απλώς στρέφεται προς τα πλάγια αντί να προχωράει ευθύγραμμα προς τον επιθυμητό στόχο, γεγονός που καθιστά ιδιαίτερα δύσκολο τον έλεγχο της πορείας κατά τη διάρκεια των διαδικασιών.

Λειτουργία του στιλέτου, στοίχιση του κέντρου (hub) και ακρίβεια πραγματικού χρόνου στη διεύθυνση της βελόνας

Ένα στιλέτο εκτελεί στην πραγματικότητα δύο βασικές λειτουργίες που έχουν μεγάλη σημασία κατά τη διεξαγωγή διαδικασιών: αποτρέπει την εισχώρηση ιστού στο εσωτερικό της βελόνας κατά την εισαγωγή οργάνων και διατηρεί ανοικτό το εσωτερικό κανάλι μέχρις ότου η εγκεφαλονωτιαία υγρότητα ή οποιοσδήποτε άλλος στόχος ιστός έρθει σε επαφή. Όταν το κέντρο (hub) και το στιλέτο στοιχίζονται σωστά, δεν απομένει κανένα κενό μεταξύ του σημείου όπου τελειώνει το στιλέτο και του σημείου όπου αρχίζει η άνοιγμα της βελόνας. Αυτό σημαίνει ότι οι ιατροί αισθάνονται αμέσως την αντίδραση μέσω των χεριών τους, κάνοντας την εργασία τους πολύ πιο ανταποκριτική. Με τη βοήθεια της υπερηχογραφίας, η περιστροφή του οργάνου επιτρέπει στους χειρουργούς να επιφέρουν πολύ μικρές αλλαγές στην κατεύθυνση, μερικές φορές μέχρι και μισό χιλιοστόμετρο. Αυτό το επίπεδο ελέγχου γίνεται απολύτως απαραίτητο κατά την εκτέλεση νευρικών αποκλεισμών ή οποιασδήποτε άλλης διαδικασίας όπου η ακριβής στόχευση είναι καθοριστική.

Βασικοί συμβιβασμοί στον σχεδιασμό

Σύγκριση Κύριων Τύπων Βελόνας Διαπέρασης: Quincke, Whitacre και Sprotte

Ρυθμοί διαρροής ΕΓΥ και συχνότητα εμφάνισης κεφαλαλγίας μετά από παρακέντηση της υποδύρας (PDPH) ανάλογα με τη γεωμετρία της ακροδακτυλίου

Το σχήμα της ακροδακτυλίας της βελόνας είναι το πιο σημαντικό κριτήριο για την πρόβλεψη της κεφαλαλγίας μετά από περιδυρική παρέμβαση (PDPH) και των διαρροών εγκεφαλονωτιαίου υγρού (CSF) μετά από νωτιαίες διαδικασίες. Οι παραδοσιακές βελόνες Quincke διαθέτουν αυτές τις οξείες κοπτικές άκρες που δημιουργούν ευθείες τομές στην υποδύρα. Αυτές οι γραμμικές τομές δεν επουλώνονται κατάλληλα από μόνες τους, γεγονός που εξηγεί γιατί η PDPH εμφανίζεται σε περίπου 6 έως 10 τοις εκατό των περιπτώσεων όπου χρησιμοποιούνται αυτές οι βελόνες. Οι βελόνες τύπου «μολυβένιο» (pencil point), όπως οι Whitacre και Sprotte, λειτουργούν διαφορετικά. Αντί να κόβουν τον ιστό, ωθούν τις ίνες της υποδύρας προς τα πλάγια, διατηρώντας ταυτόχρονα την ακεραιότητά τους. Αυτό επιτρέπει στον ιστό να επανέλθει στην αρχική του θέση πολύ ταχύτερα, μειώνοντας τα ποσοστά εμφάνισης PDPH σε 2 τοις εκατό ή λιγότερο. Η συνολική ανάλυση όλων των ερευνητικών μελετών δείχνει κάτι πολύ σαφές: οι βελόνες με αυτές τις μη κοπτικές ακροδακτυλίες μειώνουν τις διαρροές CSF κατά περίπου 70 τοις εκατό σε σύγκριση με τις παλαιότερες βελόνες κοπτικού τύπου. Για τον λόγο αυτό, οι ιατροί προτιμούν γενικά αυτά τα νεότερα σχέδια ως πρώτη επιλογή, ιδιαίτερα για νεότερους ασθενείς, γυναίκες ή οποιονδήποτε άλλο ασθενή που ενδέχεται να είναι σε υψηλότερο κίνδυνο επιπλοκών.

Συμβιβασμοί μεταξύ ορατότητας με υπερηχογράφημα και απτής αντίδρασης σε διαφορετικούς σχεδιασμούς

Η συμβατότητα με την απεικόνιση και η αντίδραση του χειριστή διαφέρουν σημαντικά ανάλογα με τον τύπο της βελόνας:

• Quincke : Παρέχει έντονη απτή αίσθηση «ποπ» κατά την παρακέντηση της υποδύρας, αλλά διασκορπίζει τα υπερηχητικά κύματα λόγω της μεταλλικής γεωμετρίας της ακίδας της, περιορίζοντας έτσι την πραγματικού χρόνου οπτικοποίηση.
• Whitacre : Προσφέρει μέτρια εχογένεια και ισορροπημένη απτή αντίδραση — ελαφρώς αμβλυνθείσα για να μειωθεί η τραυματική επίδραση, αλλά αρκετά ανταποκρινόμενη για την παραδοσιακή τεχνική απώλειας αντίστασης.
• Sprotte : Διαθέτει βελτιστοποιημένα εχογενή επιστρώματα και πλευρικό άνοιγμα που μεγιστοποιεί την ευκρίνεια του υπερηχογραφήματος, παρόλο που η χαμηλή απτή της αντίδραση απαιτεί προσαρμογή για την ανίχνευση της απώλειας αντίστασης.

Η επιλογή του καταλληλότερου τύπου βελόνας βελτιώνει την αποδοτικότητα της διαδικασίας: μελέτες δείχνουν μείωση κατά 30% στον αριθμό των προσπαθειών τοποθέτησης όταν η κατασκευή της βελόνας συμφωνεί με τη μέθοδο απεικόνισης και την εμπειρία του χειριστή.

Επιλογή βελόνας για παρακέντηση με βάση επιστημονικά τεκμηριωμένα δεδομένα για κλινικές διαδικασίες κλειδιού

Παρακέντηση οσφυϊκού χώρου και νωτιαία αναισθησία: πρωτόκολλα ταίριασμα διαμέτρου–μήκους–ακροδείκτη

Η ιατρική κοινότητα αποδέχεται ευρέως τις ατραυματικές βελόνες με αιχμηρή μύτη (pencil point) ως το «χρυσό πρότυπο» για τις λαγόνιες παρακεντήσεις και τις επιδουρικές αναισθησίες. Κλινικές μελέτες δείχνουν ότι οι βελόνες αυτές μειώνουν τη συχνότητα εμφάνισης των ποστ-δουρικών πονοκεφάλων κατά περίπου το ήμισυ έως τα τρία τέταρτα σε σύγκριση με τις παραδοσιακές βελόνες τύπου Quincke, όταν λαμβάνονται υπόψη οι συνολικές ερευνητικές ευρήσεις. Κατά την επιλογή της διαμέτρου (gauge) της βελόνας, οι επαγγελματίες αντιμετωπίζουν έναν συμβιβασμό μεταξύ ασφάλειας και αποδοτικότητας. Οι μικρότερες διαμέτρους 25G έως 27G μειώνουν πράγματι τους πονοκεφάλους, αλλά απαιτούν περισσότερο χρόνο για τη συλλογή δειγμάτων εγκεφαλονωτιαίου υγρού. Η πλειονότητα των κλινικών ιατρών προτιμά τις βελόνες 22G, καθώς λειτουργούν πιο γρήγορα και είναι πιο οικείες, παρά το γεγονός ότι συνεπάγονται ελαφρώς αυξημένους κινδύνους. Το μήκος της βελόνας εξαρτάται επίσης σε μεγάλο βαθμό από το σωματικό τύπο. Για ανθρώπους με φυσιολογικό εύρος βάρους, οι τυπικές βελόνες μήκους 90 έως 120 mm συνήθως επαρκούν. Ωστόσο, οι ιατροί που εργάζονται με υπέρβαρους ασθενείς (με ΔΜΣ πάνω από 30) χρησιμοποιούν συχνά βελόνες μήκους 150 mm για να διασφαλίσουν την πλήρη διάτρηση της δούρας. Πολλά νοσοκομεία ενσωματώνουν πλέον την υπερηχογραφική καθοδήγηση στα πρωτόκολλά τους, με αποτέλεσμα την αισθητή βελτίωση των ποσοστών επιτυχίας στην πρώτη προσπάθεια — από περίπου 40% όταν χρησιμοποιείται αποκλειστικά η παλπατόρια τεχνική, έως σχεδόν 96%. Αυτή η τεχνολογία έχει αποκτήσει τόσο μεγάλη αξία, ώστε έχει καταστεί πλέον τυπική πρακτική στις περισσότερες σύγχρονες οδηγίες για σπονδυλικές διαδικασίες.

Ειδικές εφαρμογές: ανάκτηση ωοκυττάρων, επιδουραϊκή αιματώδης επιδέσμωση και αποκλεισμοί περιφερικών νεύρων

Οι ειδικές διαδικασίες απαιτούν ειδικά σχεδιασμένες διαμορφώσεις:

• Ανάκτηση ωοκυττάρων : Χρησιμοποιεί βελόνες 17G–19G με ηχογενή επιστρώματα και σκληρούς κανόνες για ακριβή, πραγματικού χρόνου παρακολούθηση με υπερηχογράφημα κατά την τρανσβαγινάλια αναρρόφηση των φολλικύλων.
• Επιδουραϊκή αιματώδης επιδέσμωση : Απαιτεί βελόνες τύπου Tuohy 18G με σαφή σημάδια βάθους και καμπύλη, μη κοπτική άκρη για την ασφαλή έγχυση αυτόλογου αίματος στον επιδουραϊκό χώρο, ελαχιστοποιώντας παράλληλα τον νευρικό τραυματισμό.
• Αποκλεισμοί περιφερικών νεύρων : Βασίζονται σε βελόνες 22G–25G με σύντομη κορυφή και εύκαμπτο κάνναβο, οι οποίες συνδυάζουν ορατότητα υπερήχων με ακριβή κινητικό έλεγχο κοντά σε ευαίσθητες δομές.

Η βελτιστοποιημένη επιλογή βελονών για αυτές τις εφαρμογές μειώνει τις διαδικασιακές επιπλοκές—συμπεριλαμβανομένων της τραύματος αγγείων, του νευρικού τραυματισμού και της αποτυχίας του αποκλεισμού—κατά 30–45%, σύμφωνα με πρόσφατες κλινικές μελέτες συνόλων.

Συχνές Ερωτήσεις

Ποιό είναι το κύριο πλεονέκτημα των βελονών με αιχμηρή κορυφή (pencil-point) σε σχέση με τις κοπτικές βελόνες;

Οι βελόνες με αιχμηρή μύτη (pencil-point), όπως οι Whitacre ή οι Sprotte, μειώνουν σημαντικά την εμφάνιση κεφαλαλγιών μετά από περιδυρική παρακέντηση (PDPH) καθώς ωθούν τις ινές της υποδύρας προς τα πλάγια αντί να τις κόβουν.

Γιατί είναι σημαντική η γωνία κοπής (bevel angle) και η σκληρότητα του σώματος της βελόνας στο σχεδιασμό της βελόνας;

Η γωνία κοπής και η σκληρότητα του σώματος της βελόνας επηρεάζουν τη διείσδυση στον ιστό, τον έλεγχο της διαδικασίας και την ακρίβεια κατεύθυνσης. Γωνίες μεταξύ 15–30 μοιρών βελτιστοποιούν αυτούς τους παράγοντες.

Πώς βελτιώνει η υπερηχογραφική καθοδήγηση την τοποθέτηση της βελόνας;

Ο υπερηχογράφος αυξάνει τα ποσοστά επιτυχίας παρέχοντας οπτικοποίηση σε πραγματικό χρόνο και ακριβή έλεγχο κατά την εισαγωγή, μειώνοντας σημαντικά τον αριθμό των προσπαθειών τοποθέτησης και των επιπλοκών της διαδικασίας.

Ποιοι τύποι βελονών είναι οι καταλληλότεροι για παρακέντηση της οσφυϊκής μοίρας και σπονδυλική αναισθησία;

Οι ατραυματικές βελόνες με αιχμηρή μύτη (pencil point) προτιμώνται για παρακέντηση της οσφυϊκής μοίρας και σπονδυλική αναισθησία λόγω του χαμηλότερου κινδύνου PDPH και διαρροών εγκεφαλονωτιαίου υγρού (CSF).

Ποιες ειδικές βελόνες χρησιμοποιούνται για την ανάκτηση ωοκυττάρων;

Η ανάκτηση ωοκυττάρων πραγματοποιείται με τη χρήση βελόνων 17G–19G με ηχογενή επιστρώματα και σκληρούς κανόνες για βελτιωμένη ακρίβεια καθοδηγούμενης από υπερηχογράφημα διακολπικής φολλικουλαρικής ασπίρησης.
